2024年01月16日
Dr.マーレがぁ〜！
南栗橋にぃ〜！！
来るぅ〜↗
と言うことで始まりましたDr.マーレの面白施工ブログへようこそ☆
今回の施工例は、埼玉県久喜市南栗橋にある住宅地（いわゆるスミリンの街）の蓄熱式床暖房用温水ボイラの交換工事例となります。
若かりし頃のDr.マーレが毎日のように工事を行った地区での床暖房熱源機の更新工事を、年老いたDr.マーレがまた行う・・・。
感慨深いですなぁ〜・・・。
年を取りましたな〜・・・。
ということで今回も、お馴染みの「スミリンシステム住宅の蓄熱式床暖房熱源機交換工事」なのですが、
いつもの、
❝スミリンシステム住宅の温水ボイラの交換工事❞
とは少しだけ内容が異なります。
何が異なるのか？
と言うと、今回は、
❝住友林業の「オリジナル床下暖房」の温水ボイラの交換工事❞
となります。
だからつまり何が異なるの？？
と言うと、
温水ボイラが、いつもの、
・TP-BSD130R
・TP-BSD70R
・AD-150R
・AD-70R
ではないってことと、
「少しだけ仕様が違う」
ってことです。
そこに少し着目していただきながらご覧ください。
さぁレッツラゴー♪
手前に見えるのが今回交換する石油式温水暖房熱源機で、奥（黄丸部分）に見えるのは宅内に均一に温水を循環させるためのヘッダーボックスです。
いつものスミリンシステム住宅とはそれぞれ形状が違うことがわかりますね。
今回の温水ボイラはノーリツの「OH-131DY」と言います。
本体の高さが約1メートルあるノッポさんです。
暖房出力は15.1kW（13,000kcal/h）で、暖房効率は90％となっています。
つまりはいつもスミリンシステム住宅に使用されていた「TP-BSD130R」とほぼ同等です。
宅内へと移動しまして、これ↑はメインリモコン「RC-5029M」です。
「予約パターン」や「暖房予約」があるシンプルなタイマーリモコンです。
あれれ？
いつも下に設置されているコントローラーリモコンがありませんね？
どこに行ってしまったのでしょうか？？
※いつものコントローラーリモコンは
こんな感じです☆
Dr.マーレはどこに行ってしまったのかを知っています♪
今回も不凍液交換を行います。
写真ではわかりませんが、交換前の不凍液は緑色をしていました。
はい！交換しました！！
綺麗なピンク色に見えるのは、長府製作所（CHOFU）のロングライフタイプの不凍液です。
これでロングライフは不凍液の交換が不要になりますね♪
最初に❝少しだけ内容が異なります❞なんて書きましたが、Dr.マーレからしてみれば何も異なっちゃいません。
要は熱源機で温水をつくり、床下のコンクリートを暖められればそれでOKなのです。
床下のコンクリートなんて温水を流しときゃそのうち暖まります。
大切なのは、暖めすぎないためにはどうするか？どのような運転にすれば良いのか？温水温度は何℃くらいが良いのか？
等、効率的に快適に使ってもらえるための使用方法なんです。
と、言うことで今回の「オリジナル床下暖房」も、床下のコンクリートさえ暖まればOKなので、熱源は石油でなくても問題ありません！
温水がつくれれば熱源は「薪」でもいいですし、旦那様にせっせと「自転車発電機」を漕いでもらって、電気温水器にお湯を溜めとくのも良いかもしれません。
でもそれじゃあ効率が悪いし、旦那様にも悪いですよね？
じゃあ新しい熱源機はこれで決まりですね☆
新しいメインリモコンは、毎度お馴染み「CMR-3102VM」です。
通常温度とセーブ温度、2種類の設定温度で好きな時間帯に何度でも入り切りができる使い勝手の良いリモコンです。
さらに無線LANの環境下であればスマホからの操作も可能だから超優秀です。
新しく宅内を暖めてくれる熱源機は、長府製作所の「AEYH-0642X」です。
これもDr.マーレの施工例ではお馴染みですね☆
見ててうっとりするくらい何度見てもすんばらしい仕様です。
スマホの待ち受け画面にでもしようかな・・・。
暖房能力は15.1kWから約58％ダウン↘ですが、暖房効率は約458％アップ↗です。
ものすごい上がり方です。
Dr.マーレの収入も458％アップしませんかねぇ・・・。
最後に全体です。
左側がヘッダーボックス、右側がヒートポンプ式温水熱源機「AEYH-0642X」です。
ガラッと制御方法などの仕様を変更しましたので、お勧めの使用方法等はお客様だけにこっそりお伝えしました。
まさか耳打ちで教えたわけではありませんよ？
はっきり大きな声で、元気よくお伝えしました♪
このように❝いつものスミリンシステム住宅❞でなくてもDr.マーレなら問題なく対応できちゃいます。
これは今回の住宅地のように、
「Dr.マーレ自身が過去に工事を行ったから」
ではなく、
「温水暖房システム的にDr.マーレなら問題ないから」
ということを是非ご理解いただきたいです。
Dr.マーレって本当にすごいですね☆
誰か後継者求む！！
ここで今回の施工例を終わりにしたいと思いますが、最後にK様！
この度はご依頼いただきまして誠にありがとうございました。
ご近所さんに「どこに頼んだの？」と声をかけられたら、
「Dr.マーレに頼んだ<(｀^´)>」
と、自慢げに是非お伝えください♪
私Dr.マーレも、また❝Dr.マーレ発祥の地❞に伺うことができる日を楽しみにしております。
それでは今回はこのへんで！
皆さま、お風邪など召しませんようご自愛くださいませませ。
【温水暖房スペシャリストのDr.マーレ】
カテゴリ：
住友林業・スミリンシステム住宅 工事例
2023年11月02日
いや〜灯油が高い(;'∀')
2023年11月2日(木)現在、全国の灯油販売価格（配達）は、18L当たり2,300円くらいです。
約20年前（2004年6月）の全国の灯油販売価格（配達）は、18L当たり1,100円くらいでした。
↑の灯油価格の推移を見てどう思いますか？？
スミリンシステム住宅にお住いの方々、どうもでぇ〜す☆
私が噂のDr.マーレです。
と言うことで今回は、
◆スミリンシステム住宅に住んでいる
◆蓄熱式床暖房を使っている
◆熱源機（ボイラー）の交換工事をまだ行っていない
◆交換するなら蓄熱式床暖房のシステムを理解している業者さんにお願いしたい
◆でも費用はできるだけ抑えたい
と思っている方なら、目から鱗が落ちるような内容の施工例になれば良いなと思いながらのご紹介となります。
必見ですよ！！
さぁご覧ください♪
交換前の熱源機は、パーパスの油だき温水ボイラ「TP-BSD130R」です。
製造元のサンヨー型番で言えば「HBU-AK13A」となることは、もうすでに有名な話です。
この機種が、宅内の広さや、年代によっては「TP-BSD70R」だったり、「AD-150R」だったり、「AD-70R」だったりします。
要はお湯が作れればボイラーなんて何でも良いってことです♪
奥に見える白い箱は、ボイラでつくったお湯を宅内に均一に流すための「ヘッダー」が収められている「ヘッダーボックス」と言います。
スミリンシステム住宅で家を建て、蓄熱式床暖房を導入された方の家は、必ずこれらの「ボイラ＋ヘッダーボックス」があります。
Dr.マーレは過去に、茨城県、栃木県、群馬県、埼玉県、千葉県、東京都、神奈川県などで、新築時に配管工事や設置工事をしてきました。
このマークを見かけたことがあるあなた！
すぐにこのDr.マーレまでご連絡ください！！
TP-BSD130R
AD-150R
TP-BSD70R
AD-70R
↑
問い合わせの際のコピペ用にどうぞ！
Dr.マーレって気が利くぅ〜◎
この画像の黄色いアンダーライン部分をご覧ください。
燃料消費量：1.75L/ｈ
暖房出力：15.1kW｛13,000kcal/h｝
暖房効率：90％
とあります。
これは、
❝発熱量「8,250kcal/L」（←※「灯油 発熱量」って調べてみてください☆）の灯油を、効率が「90％」のボイラで、「1.75L/ｈ」燃焼させると、「15.1kW｛13,000kcal/h｝」の暖房出力が得られる。❞
っちゅうことです。
数学苦手ですか？
んじゃまぁいいや！次行ってみよう↓
これは灯油をいっぱい入れておく「オイルタンク」です。
たしか型番は「TP-OT200SL？」とかだった気がします・・・。
200Ｌオイルタンクと言われていますが、厳密には192Ｌの灯油が入ります。
たくさん設置したなぁ(>_<)
上のリモコンは、交換前の暖房リモコン「TP-FHR07」です。
表示が見えなくなってしまうことで有名なリモコンです△
下のリモコンは「床暖コントローラ」と言って、当時のシステムには必要なリモコンでした。
そのまま再使用する業者様もいらっしゃいますが、そこはDr.マーレ！！
蓄熱式床暖房を熟知しているからこその「M・M・T」発動です！！
ヘッダーボックスのフタを開けると、中にはこのように配管がたくさんあります。
合計8本あるのは、暖めた温水を宅内へと流す「往き4本」と、循環しぬるくなったお湯がボイラに戻ってくる「戻り4本」の合計8本ってことになります。
青く見えるのは不凍液で、やっぱり長い年月使用すると劣化しますので、熱源機交換を機に不凍液も交換することをお勧めします。
配管が白くなりましたね。
これは水道水で配管内の古い不凍液を押し出したため、配管が本来の色（半透明の白っぽい色）になっているからです。
ドーンとアップにした画像は、バケツに排出した不凍液の画像です。
今回はものすごく汚くなっているわけではありませんが、決して綺麗でもありません。
汚い時はものすごく強烈なにおいがします・・・。
良かったらPCデスクトップの背景画像にどうぞ☆
古い不凍液を排出したら今度は新しい不凍液を注入していきます。
使用する不凍液は、CHOFUの「VH-LLB-18」と言う、10年交換不要のロングライプタイプ不凍液です。
綺麗なピンク色をしています。
さてさて、不凍液も新しいものに交換し、今度は交換後の新しい熱源機類のご紹介となります。
下の「床暖コントローラ」は「M・M・T」を実施し、上にはCHOFUのカンタンリモコン「CMR-2614」を設置しました。
1日2回×2パターンのタイマー設定が可能で、シンプルだけど機能的にはじゅうぶんなリモコンです。
温度表記が交換前は「IIII」というのに対し、今度は「50℃」というデジタル表記になります。
今回の施工で、熱源は「石油」から「電気（ヒートポンプ）」に変更です☆
なのでオイルタンクは撤去しました。
スッキリしましたね♪
20年前、自分で組み立てたオイルタンクを、20年経って自分で撤去する・・・。
Dr.マーレは、大人になったらカリスマ美容師か、サッカー選手になるはずだったのですが、誰がこのような未来を予想していたことでしょう・・・。
未来って何が起こるかわかないから面白いものですwww
この熱源機は、CHOFU（長府製作所）のENE FLOW「AEYH-0642X」と言います。
よくあるエアコンの室外機よりも一回り大きくなったような大きさです。
暖房運転中は、やっぱりエアコン室外機のように冷たい風が吹き出します。
なので設置をご検討されている方は、
「冷たい風が吹いてきて風邪ひいちゃうじゃない！」
「庭のお手入れ中にカツラが飛んだらどうするの！？」
と言うお隣様等がいらっしゃらないか念のためご確認ください。
そのような場合は、風の方向を上や横に向ける部材もありますからね☆
赤いアンダーラインに注目！！
安定時加熱能力：2.1kW
安定時消費電力：470W
安定時エネルギー消費効率：4.46
と、あります。
これは、安定運転に入った場合、「470W」の電力を、「2.1kW（2,100W）」のエネルギーに変換します。
その効率は、「4.46（446％）」です。
っちゅうことです。
交換前の機種「TP-BSD130R」の暖房効率が「90％」でしたので、交換後の機種「AEYH-0642X」の効率「4.46（446％）」という数字がどれほどすごい数値かがわかりますね◎
「1」の投入エネルギーを、「4.46」のエネルギーに変換する。
これが「ヒートポンプ（←大気中の熱を集めて空気や水に移動させる技術）」です！！
お金を1,000円から4,460円に変換するようなシステムが開発されれば、Dr.マーレは今すぐ仕事を辞めて、違う商売をするでしょう△
仕上がりはこのような感じです。
手前がヘッダーボックス、奥がヒートポンプ熱源機の順番です。
さてさて気付いた方はいますか？
交換前の写真と見比べてみてください☆
アハ体験で脳を活性化しましょう！
そうです！
熱源機とヘッダーボックスの位置が逆になっているんです♪
これにもしっかりとした深い理由があるんですよ・・・。
何だと思います？？
答えは、お客さんが「逆にして欲しい！！」って言ったからです。
たったそれだけのことです・・・。
しかしここでもDr.マーレのすごいところが醸し出されています♪
普通だったら施工に来た❝職人さん❞やら❝施工スタッフ❞やら誰かはわかりませんが、
「逆にしてほしい！！」
って言ったら、
「チッ！！(~_~)」
って舌打ちされてイヤイヤ工事されるかもしれません。
言いにくいですねぇ〜・・・。
その点Dr.マーレって、こういう❝ちょっとした要望❞をよく言われます☆
これってDr.マーレの人間性がそうさせているんだとDr.マーレは勝手に思っていて、そしてそういうところも自身では武器だと思っています。
会ってみればよくわかると思うので、実際目で見て、心で感じ取ってみてくださいネ☆
はいっ！
と言うことで今回は、対応可能な業者が少ないと言われている「スミリンシステム住宅の床暖房熱源機交換工事」を、
◆いつも通りの高品質な施工
◆熱源を、たっけぇ〜灯油から、安定の電気に変更
◆熱源機の設置位置を、お客様のご要望通りに変更（文句も言わず）
◆これからお客様になりそうな方々に向けて、説明を少し詳しく
◆Dr.マーレってすごいんだぜっ☆と言う自慢も忘れず
と言う内容でお送りした施工例でした☆
事務的で杜撰な販売、施工を行い、売ったら売りっぱなしと言う業者が多い中、マーレは人間味溢れるスタイルにこだわって業務を行っております。
インターネットの業者なんて信じられない？？
いやいや発想が逆です△
地元の閉ざされたエリアだからこそ、そこを逆手に取り足元を見てくる業者もたくさんいます。
せっかくインターネットと言う便利なツールが世の中に広がっているのですから、有効に活用し、あなたにとっての良い業者さんを見つけ出してくださいね♪
スミリンシステム住宅にお住いの皆様！
蓄熱式床暖房熱源機の更新は是非Dr.マーレまでご連絡ください☆
スミリンシステム住宅の床下を知り尽くしたDr.マーレでした♪
人間味溢れるDr.マーレに問い合わせてみる方は◆
ここ◆
カテゴリ：
住友林業・スミリンシステム住宅 工事例
2023年09月30日
あっという間に2023年も3/4が過ぎ、冬はもうすぐそこまでと言う季節になってきました。
皆さん、暖房シーズンの準備はできていますか？
みんな大好き温水暖房スペシャリストのDr.マーレです。
今回の施工例は、Dr.マーレの施工ブログではすっかり定番化している、
「スミリンシステム住宅の蓄熱式床暖房ボイラーの交換工事例」
となります。
定期的にスミリンシステム住宅の施工例を挙げないと、
「さてはマーレは仕事ないな？」
と、余計な心配をして連絡してくる人がいるもんで、代わり映えのない施工例となってしまい申し訳ございませんが今回も載せていこうと思います。
さぁご覧ください↓

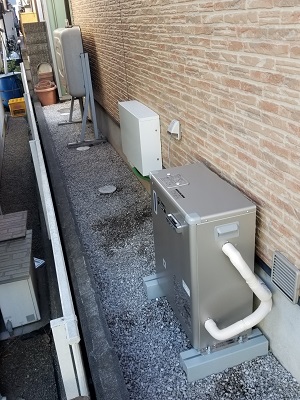

手前よりオイルタンク、ヘッダーボックス、石油式熱源機の順番です。
もう知ってるでしょ？
熱源機はパーパスの「TP-BSD130R」という機種で、サンヨー型番では「HBU-AK13A」と言います。
えっ？これも知ってるって？？
じゃ〜次↓
黄線がパーパス型番「TP-BSD130R」、
緑線がサンヨー型番「HBU-AK13A」です。
黄と緑でチカチカするって？
そりゃーごめんなさいね☆
他に何か知りたいことはありますか？
2002年4月製で、燃料消費量1.75L/h、暖房能力15.1kWで暖房効率90％の屋外用開放形の商品です。
そんなの知ってるしどーでもいいって！？
それではこの辺で皆さんが絶対知らないことを書きましょう！
「Dr.マーレが使っているコップには、カエルちゃんの絵が描かれています！」
覚えておいてください☆
上のリモコンは「TP-FHR07」という熱源機リモコンで、下はコントローラーリモコンです。
スミリンシステム住宅の場合、室内の環境を整えるのは下のコントローラーリモコンです。
がっ！！
Dr.マーレの経験、知識、勇気、人柄、努力により「M・M・T」します！
「M・M・T」を知らない方は
こちらをご覧ください☆
ご覧の通りいつもの機種構成から改修工事をしていきますが、今回は、
◆石油式からヒートポンプ式（電気式）への熱源変更
◆ヒートポンプ式熱源機の電源のための200V新規配線工事（隠蔽配線）
◆重た〜いオイルタンクの撤去（筋トレ必須）
◆床暖房配管の洗浄＆不凍液交換（地味な作業）
◆泣く子も黙る「M・M・T」（泣かないで・・・）
◆施工例のための写真撮影（撮り忘れ注意！）
と、これまたいつも通り盛沢山の内容でお送りいたします。
んじゃ工事後といきましょう↓
さぁ早速ですが、不凍液交換作業の写真を撮り忘れてしまいました・・・。
Dr.マーレもなかなか学習しない人ですね・・・。
使用した不凍液は、CHOFUの「VH-LLB」と言う10年間交換不要のロングライフタイプの不凍液です。
ピンク色のキレイな不凍液です。
でもあなたの心の方がキレイだとDr.マーレは期待しております。
新しいリモコンは、CHOFUの「CMR-3102VM」と言います。
リモコンはその他にも多機能リモコン「CMR-2611」や、カンタンリモコン「CMR-2614」等もありますが、Dr.マーレはせっかく交換するなら・・・と、このリモコンをまずはご案内します。
ここまでのリモコンなんていらない！っていう場合は、いらないって遠慮なく言ってくださいね☆
新機種はCHOFUのヒートポンプ温水熱源機「AEYH-0642X」と言います。
ヒートポンプ式熱源機は他のメーカーでもありますが、CHOFUのこの機種がスミリンの床暖房には最適です。
Dr.マーレが言うんだから信じてください♡
定格加熱能力6.3ｋWに対し、定格消費電力は1.525Wの超高効率仕様です。
右側に「2023年製」って書いてあるでしょ？
心配性なＫさん、Dr.マーレは今年もしっかり仕事をしています。ご心配なく・・・。
跡形もなくオイルタンクを撤去しました。
「ここにあったんだっけ？」
と、お客様も不思議に思うほどのキレイさですね◎
でもあなたの心の方がキレイだとDr.マーレはすでに確信しております・・・。
心のキレイなお客様宅の設備更新工事は、工事がキレイなDr.マーレが承ると弥生時代くらいから決まっており、さらにこの施工例を見てしまったあなたは、すでにDr.マーレと繋がってしまっています。
いくら調べたって、スミリンシステム住宅の改修工事が可能な業者さんなんてほとんどいないわけですから、一か八かなんてギャンブラーみたいな発想はしないで、安定のDr.マーレに是非ご相談ください☆
相談するにはどうすれば良いかって？
じゃ〜心がキレイな方にしか見えない問い合わせフォームのURLをハイパーリンクで記載しておきます。
リンクが見えた選ばれしお客様のみマーレにお問い合わせください。
そんじゃパソコンと電話の前でジーッと待っています。
暖房スペシャリスト Dr.マーレより
